Группа механических испытаний

Руководитель подразделения:

Кашаев Ришат Мавлявиевич

E-mail: kashaev@newmail.ru

Группа механических испытаний (ГМИ) оснащена универсальными электромеханическими машинами для испытаний на растяжение/сжатие с максимальным усилием до 100 кН и температурой испытания до 1100 ℃: «Instron 5982», «Instron 1185», «Schenck Trebel RMC100». Электрогидравлической машиной «Schenck Hydropuls PSA10» для проведения усталостных испытаний с максимальным усилием до 100 кН. Машинами для проведения испытания металлов на ползучесть и длительную прочность при температурах до 1100 ℃: «ATS 2330» и «2147 П-30/1000». Маятниковыми копрами: «Schenck Trebel RPSW 150/300» ( с энергией удара 150 Дж и 300 Дж), а также «КММ-50-А (с энергией удара 7, 15, 25 и 50 Дж). Группа также оснащена машиной для проведения механических испытаний на растяжение/сжатие с максимальным усилием до 3 кН «СМТ-5» и прибором для измерения твердости Wilson Hardness «Rockwell2000». Вышеуказанное оборудование позволяет на высоком научно-методическом уровне проводить исследования при различных видах нагружения при комнатной и повышенных температурах. Также, в группе механических испытаний проводятся лабораторные работы для студентов УУНиТ.



Состав подразделения:

Нагимов М.И. – младший научный сотрудник

Хуснуллин А.М. – ведущий электроник



Сотрудниками ГМИ разработана и реализована лабораторная установка линейной сварки трением (ЛСТ), на которой были успешно проведены эксперименты по сварке трением сталей, титановых и жаропрочных никелевых сплавов. Исследована трещиностойкость соединения титанового сплава Ti-6Al-4V, полученного ЛСТ. Установлена анизотропия механических свойств соединения относительно направления вибрации (НВ), обусловленная формированием в зоне соединения острой текстуры в процессе ЛСТ.

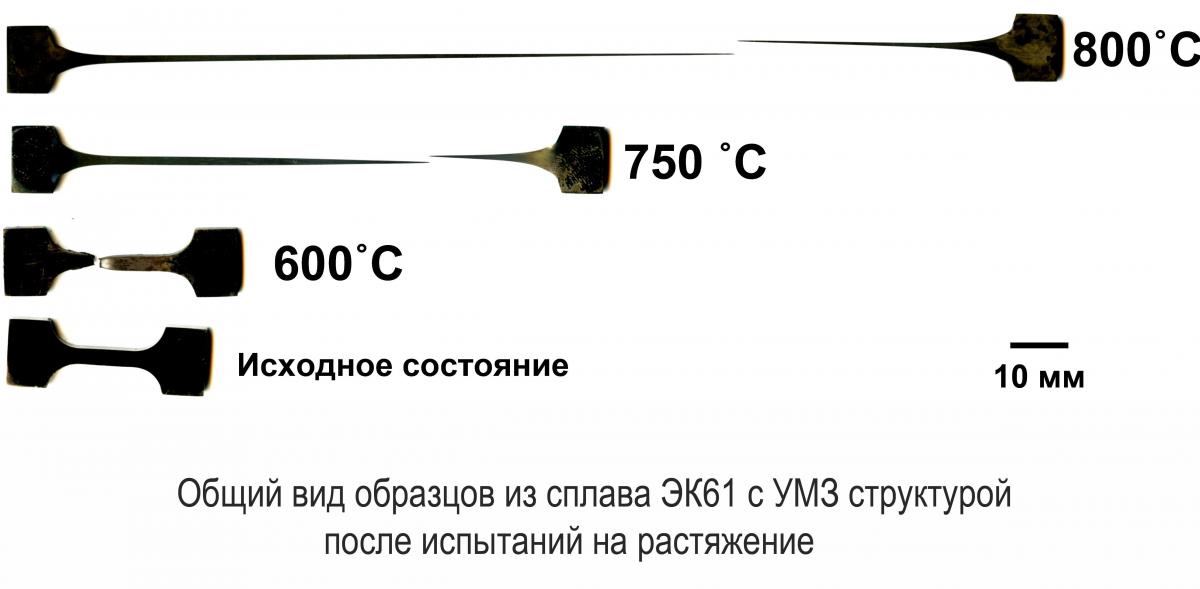

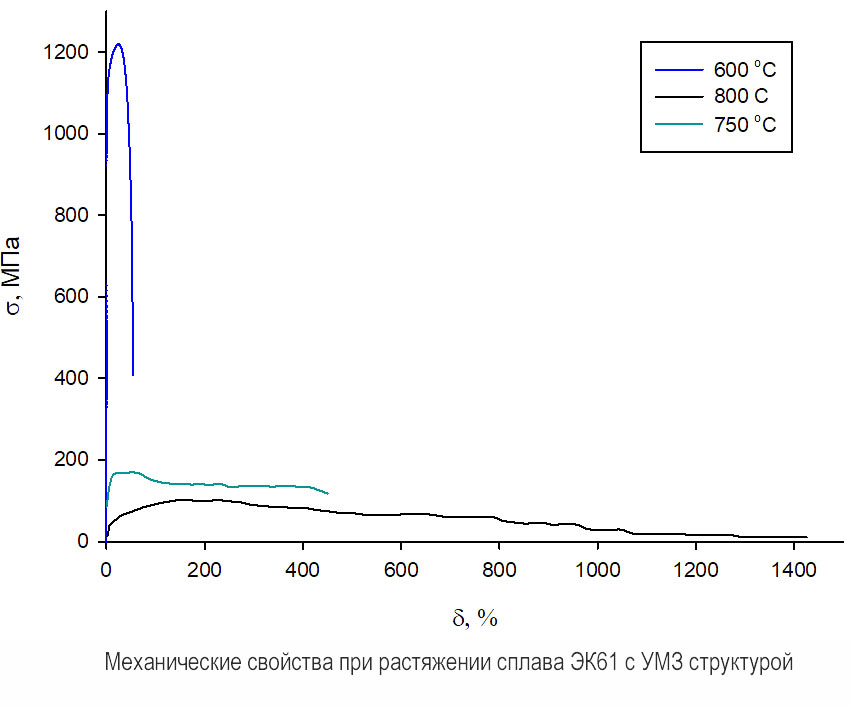

Лабораторная установка ЛСТ и вид сварного соединения после ЛСТ (Ti-6Al-4V)



Вязкость разрушения KQ (MPa m1/2) соединений титанового  сплава Ti-6Al-4V, выполненных линейной сваркой трением

Направление роста трещины Перпендикулярно вибрации 49,8 ± 3,4
Параллельно вибрации 72,1 ± 6,3
