Лаборатория 11 «Физика и механика углеродных наноматериалов»

Руководитель подразделения:

Баимова Юлия Айдаровна



Доктор физико-математических наук
Профессор РАН
Заведующая лабораторией «Физика и механика углеродных наноматериалов»





Лаборатория 11 «Физика и механика углеродных наноматериалов» была создана в 2021 г. в ИПСМ РАН в рамках программы создания молодежных лабораторий на базе Евразийского Научно-образовательного центра.





Области исследований лаборатории:

  • Моделирование структуры углеродных наноматериалов (графена, нанотрубок, фуллеренов, объемных материалов на их основе) и их модификации при упругой деформации.
  • Молекулярно-динамическое моделирование устойчивости углеродных наноматериалов.
  • Исследование механических свойств и деформационного поведения углеродных наноматериалов методом молекулярной динамики.
  • Исследование дефектной структуры и динамики дефектов в углеродных структурах.



Состав лаборатории:

  1. Ахунова А.Х., с.н.с., к.ф.-м.н.

  2. Крылова К.А., с.н.с., к.ф.-м.н.

  3. Мурзаев Р.Т., с.н.с., к.ф.-м.н.

  4. Галиахметова Л.Х., н.с., к.ф.-м.н.

  5. Мухаметгалина А.А., м.н.с., к.ф.-м.н.

  6. Юсупова Н.Р., м.н.с.

  7. Полякова П.В., и.о. м.н.с.

  8. Гайфуллин Р.Ю., м.н.с.

  9. Тимиряев Р.Р., м.н.с.



Основные научные результаты лаборатории:

  • Разработана методика расчета констант жесткости и податливости двумерных структур, комбинирующая применение молекулярной динамики и аналитических расчетов. Показано, что модуль Юнга и коэффициент Пуассона зависят от гибридизации материала, а также от укладки атомов в двумерных кристаллах.

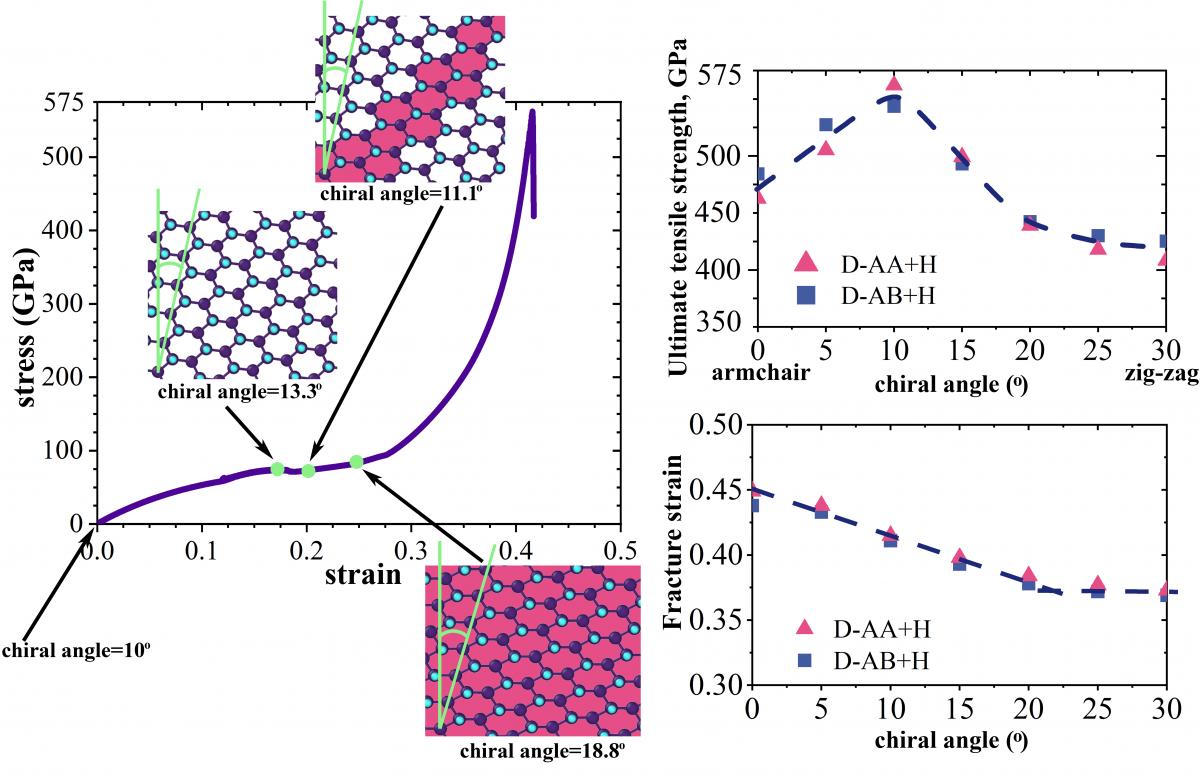

  • На примере диамана показано, что прочность двумерного материала зависит от его хиральности. Было показано, что диаман с хиральностью 10 градусов обладает наибольшей прочностью. Кроме того в процессе растяжения диамана происходит фазовое превращение, изменяющее хиральность диамана.

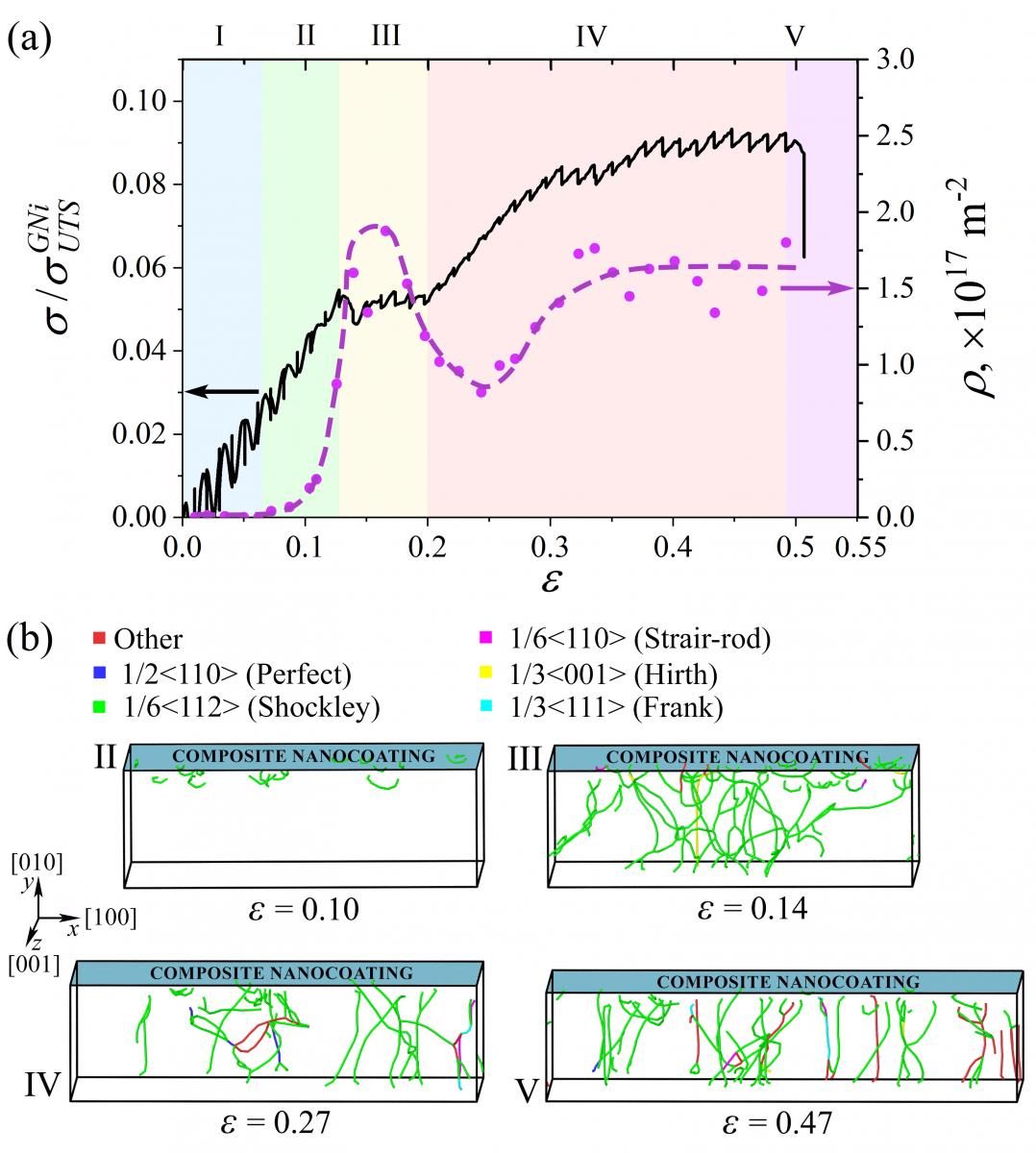

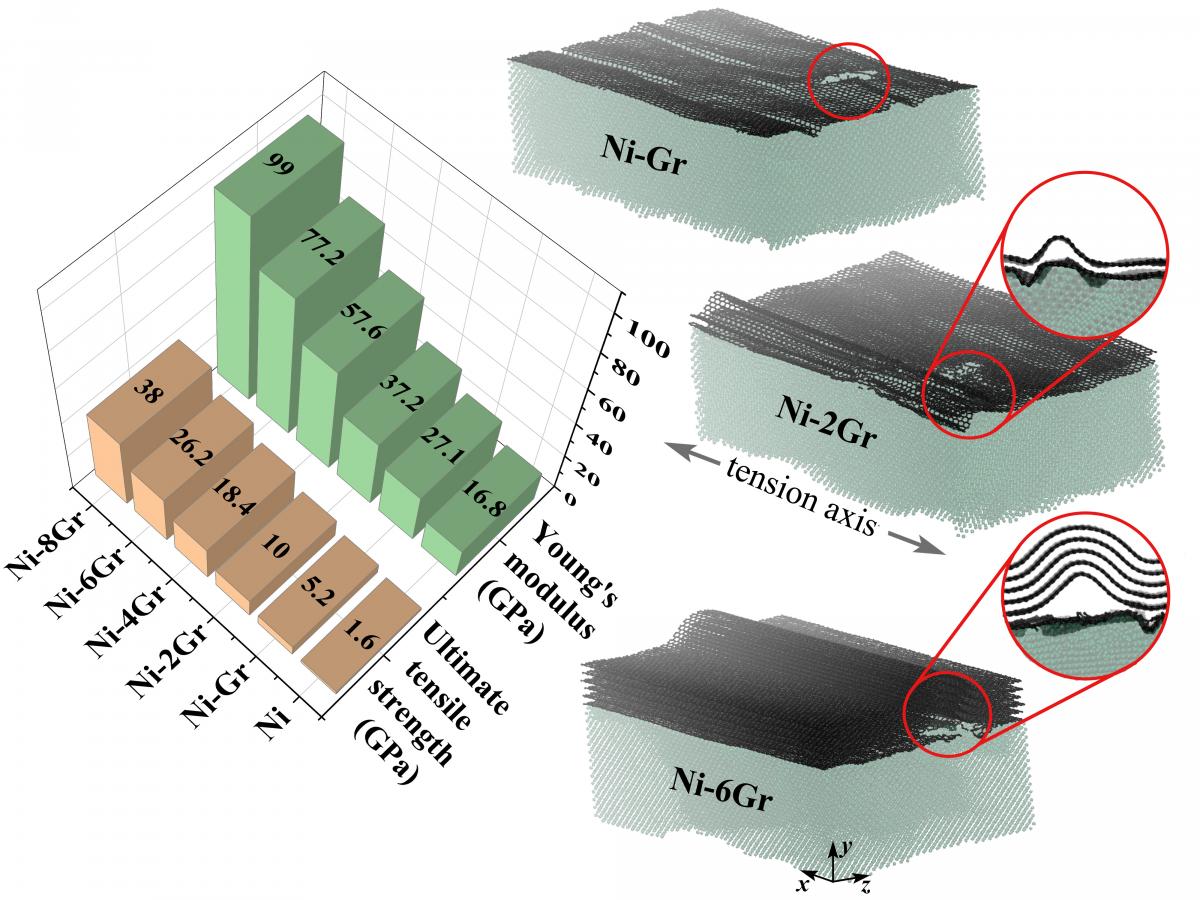

  • Предложен способ получения комопозита посредством высокотемпературного гидростатического сжатия. Определена оптимальная температура деформационной обработки: 0.7 температуры плавления наночастиц металла. Показано, что покрытие из такого композита может повысить прочность и твердость поверхности металла.

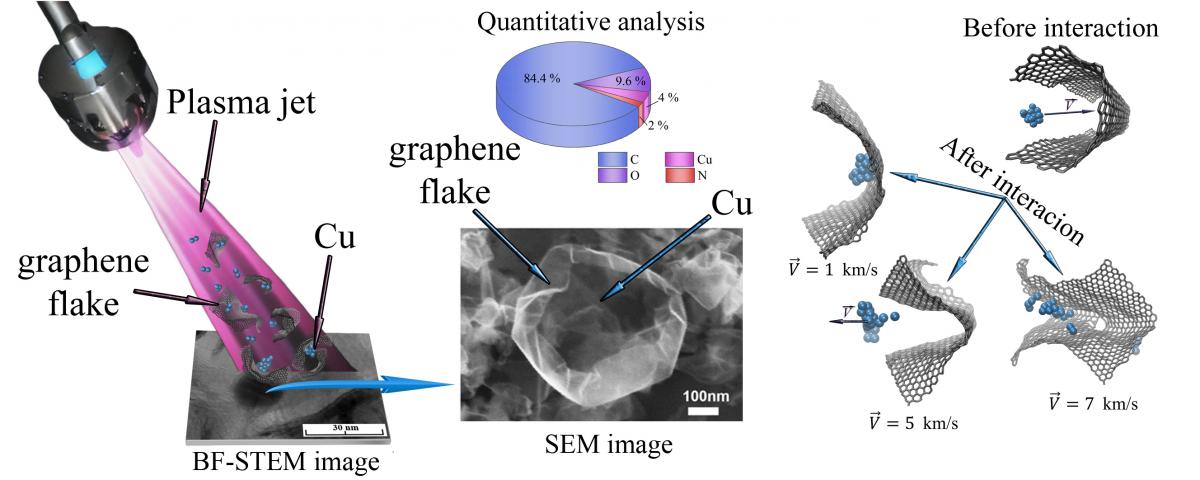

  • Выявлены механизмы формирования композитных наночастиц графен/медь в процессе синтеза в плазме.







Русский
